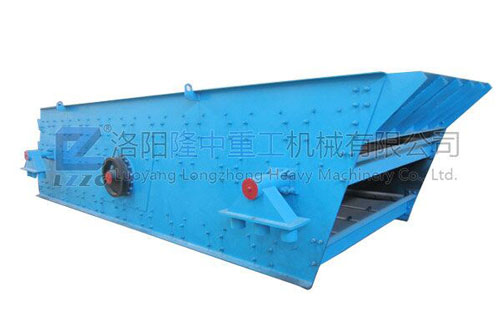

振動篩是一個長方形的篩面，安裝在篩箱上，物料由給料器均勻輸送到振動篩上面，由振動篩篩分，一般情況下，物料會被篩分成四種不同規格。該振動篩有因為運行軌跡是圓形，所以也被稱為圓振動篩，其支承方式有懸掛支承與座式支承兩種。振動篩橫截面的示意圖見圖1-1。

     圖1-1為懸掛支承，篩面固定于篩箱上，篩箱由彈簧懸掛或支承，主軸的軸承安裝在篩箱上，主軸由帶輪帶動而高速旋轉。帶偏心重的圓盤安裝在主軸上，隨主軸旋轉，產生離心慣性力，使可以自由振動的篩箱產生近似圓形軌跡的振動，振幅以表示。偏心重與軸承中心線的距離為激振偏心距，以表示。

圖 1-1 圓振動篩
（a）普通圓振動篩；（b）自定中心圓振動篩
1-主軸；2-軸承；3-篩箱；
4-彈簧；5-圓振動篩圓盤；6-偏心重；7-圓振動篩帶輪

     圖1-1（a）為自定中心振動篩，振動篩激振器的結構如圖1-2，由電機帶動帶輪2，并通過偏心軸（主軸）帶動圓盤，帶輪與圓盤都安有偏心重，篩箱與圓筒連接。由主軸的偏心重與帶輪、圓振動篩圓盤的偏心重的合力產生振動的激振力，圓盤和帶輪處的偏心重的大小是可調的。圓振動篩帶輪的孔相對其圓周有一個偏心距，其值等于篩箱在正常工作時的振幅y，從而帶輪旋轉中心位于帶輪的孔與偏心塊的重心之間，在空間是不動的，以免傳動帶時張時弛。

圖 1-2 自定中心的振動篩激振器
1-偏心重；2-帶輪；3-軸承端蓋；4-滾動軸承；5-軸承座；6-圓筒；7-主軸；8-圓盤

     振動篩的篩面為傾斜布置（15°-25°），在振動篩在工作過程中當篩面作圓形軌跡振動時，物料也隨著圓振動篩篩面振動成拋起落下而向前運動，在落下、拋起時，選于篩孔的顆粒即被篩選分離到篩下，為保證振動篩篩分效率高，圓振動篩篩子產量大，必須選擇合理的拋射系數Ky，Ky與Kv值有關，Kv值是按振動篩的機械強度、壽命和工作可靠性等因素選定的，通常Kv值選小于5。由圖1-3可見，篩面上的顆粒在L1點（相當于起始拋射角φ1）以速度v、傾斜角為的方向開始拋射，Ky值越高，φl越小，拋射角越大；反之Ky越低，φl越大、越小，見表1-1。

圖 1-3 振動篩的圓形振動軌跡

表 1-1 系數K_y和K_x對角度φ1和α1的影響

     當 Ky＜1.5 時，物料基本不拋起，篩分效率低，篩網易堵塞。K1=1.5-2.0時，顆粒拋起后重新落到篩面上，正當篩面垂直位移y處于低位置附近。這時，篩面的向上垂直分速度vy小，顆粒同篩面之間發生的沖擊也小，可防止易碎物料在篩分時產生過粉碎。這個Ky 值適用于易篩物料。當Ky=2.5-3.5時，適用于難篩物料，顆粒正當振動篩篩面的向上垂直分速度vy為時重新落到篩面，振動篩篩分作用較好，但物料發生一些過粉碎。ky＞4.0在一般情況下不采用。
